מנוף חשמלי
ספק המנוף החשמלי המקצועי שלך
מנוף חשמלי הוא מתקן הרמה קומפקטי ומשולב המשתמש במנוע חשמלי כדי להניע מערכת הילוכים, אשר מפעילה מנגנון תוף או גלגל שיניים להרמת משאות. מרכיבי הליבה שלו כוללים את המנוע, מפחית ההילוכים, מערכת הבלימה, מכלול התוף ובלוק הוו, כולם מתוכננים בגישה מודולרית לבנייה יעילה-. דגמים סטנדרטיים מצוידים במתגי גבול והתקני הגנה מפני עומס יתר, התומכים הן בפעולת המסלול ליניארי והן בהרכבה נייחת. ציוד זה מתאים במיוחד ליישומי-תדירות גבוהה במקומות סגורים, ומספק עלות-יעילות יוצאת דופן ויעילות תפעולית בתרחישי הרמה-נמוכים וחוזרים על עצמם.
למה לבחור בנו
ציוד ייצור
בבעלות החברה יותר מ-200 סטים של ציוד כללי ו-330 סטים של ציוד ריתוך, כולל למעלה מ-30 סטים של מכונות-בדיוק גבוה. אלה כוללים מרכזי עיבוד- מבוקרים מיקרו-מחשבים, תנורי ניטרד מבוקרים- מיקרו-מחשבים, מערכות בדיקת ציוד אוטומטיות מלאות, מכונות חיתוך אוטומטיות מבוקרות-ממוחשבות, מכונות ריתוך אוטומטיות ומכשירי סיבוב בקנה מידה גדול. מערכת תמיכה טכנית מקיפה, בקרת ייצור קפדנית, זרימת תהליכים סטנדרטית ושיטות בדיקה מתקדמות מבטיחים את האיכות הגבוהה והתפוקה הגבוהה של המוצרים שלנו.
השירות שלנו
קבוצת Yufei מספקת הדרכה מקצועית לגבי בחירת ציוד, תצורת פרמטרים והתאמה לתנאי עבודה ספציפיים. אנו מיישמים פתרונות מותאמים אישית המבוססים על דרישות הלקוח כדי להבטיח את ההתאמה המתאימה ביותר לצרכיו. אנו מציעים שירותי תמיכה טכנית ופתרון תקלות 24/7, ומבטיחים החלפה מהירה של רכיבי ליבה כגון ווים ומערכות חשמל.
התעודות שלנו
מנופי המותג "Yufei" שאנו מתכננים ומייצרים עברו את הסמכת האיכות הבינלאומית ISO9001, הסמכת מערכת ניהול הסביבה ISO14001, והסמכת מערכת ניהול הבריאות והבטיחות התעסוקתית OHSAS18001. כמו כן, השגנו רישיון ייצור שהונפק על ידי המינהל הכללי לפיקוח, פיקוח והסגר איכות.
שוק ייצור
המוצרים שלנו נמכרים היטב ביותר מ-30 מחוזות, עיריות ואזורים אוטונומיים בסין, ומיוצאים ליותר מ-20 מדינות ואזורים כולל הודו, סינגפור, וייטנאם, קונגו, דרום אפריקה, רוסיה, ספרד, דרום קוריאה ויפן.
מנוף חשמלי

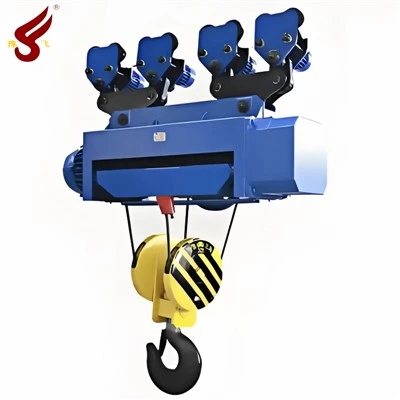

מנוף חבל תיל חשמלי מדגם CD1/MD1 הוא ציוד הרמה קטן בגודל -, אשר ניתן להרכבה על עגורן קרן יחיד, עגורן עילי, עגורן גג ומנוף זרוע. עם שינוי קל, ניתן להשתמש במנוף חשמלי של חבל תיל CD1/MD1 גם ככננת.
＞גובה ההרמה הסטנדרטי הוא 6,9,12, 18,24,30 ו-36 מטר.
＞מהירות ההרמה יכולה להיות מהירות בודדת או מהירות כפולה, אפילו מהירויות רבות- עם ממירי תדרים.
＞המסילה המתאימה למנוף-הנמוך הוא מסילה מסוג H-, וסוג I-זמין גם כן.
＞הסלילת החבלים המומלצת של סוג המנוף היא 2/1, 4/2 או 4/1.
＞מהירות הנסיעה הרגילה היא 20 מ' לדקה, ו-12.5, 16, 25,32 מ' לדקה לפי בקשה.
＞המד הריאלי הרגיל של מנוף הרשת הכפול- הוא 1200, 1500, 1800, 2100 ו-2300 מ"מ.
＞מהירות הנסיעה הרגילה של הרמה מסוג זה היא 20 מ'/דקה, ו-30, 45 מ'/דקה לפי בקשה.
מפרט מוצר
|
סוּג |
CD1 MD1 |
||||||||||||||||||||||||
|
יְכוֹלֶת |
0.25 |
0.5 |
1 |
2 |
3 |
||||||||||||||||||||
|
גובה הרמה (מ') |
3 |
6 |
9 |
6 |
9 |
12 |
6 |
9 |
12 |
18 |
24 |
30 |
6 |
9 |
12 |
18 |
24 |
30 |
6 |
9 |
12 |
18 |
24 |
30 |
|
|
מהירות הרמה (מ'/דקה) |
8 0.8/8 |
8 0.8/8 |
8 0.8/8 |
8 0.8/8 |
8 0.8/8 |
||||||||||||||||||||
|
מהירות נסיעה (מ'/דקה) |
20 |
20/30 |
20/30 |
20/30 |
20/30 |
||||||||||||||||||||
|
חבל פלדה |
קוטר (מ"מ) |
3.6 |
4.8 |
7.7 |
11 |
11 |
|||||||||||||||||||
|
מִפרָט |
6×19 |
6×37+1 |
6×37+1 |
6×37+1 |
6×37+1 |
||||||||||||||||||||
|
הרם מנוע |
סוּג |
ZD₁12-4 |
ZD₁21-4 |
ZD₁22-4 |
ZD₁31-4 |
ZD₁41-4 |
|||||||||||||||||||
|
ZDS₁0.2/0.8 |
ZDS₁0.2/1.5 |
ZDS₁0.4/3.0 |
ZDS₁0.4/4.5 |
||||||||||||||||||||||
|
כוח (קוואט) |
0.4 |
0.80.2/0.8 |
1.5 0.2/1.5 |
3.0 0.4/3.0 |
4.5 0.4/4.5 |
||||||||||||||||||||
|
מהירות סיבוב (ר/דקה) |
1380 |
1380 |
1380 |
1380 |
1380 |
||||||||||||||||||||
|
נוכחי(א) |
1.25 |
2.4,0.72/2.4 |
4.3,0.72/4.3 |
7.6,1.25/7.6 |
11,2.4/11 |
||||||||||||||||||||
|
מנוע נסיעות |
סוּג |
מודעה1 10-4 |
ZZD₁11-4 |
ZD₁11-4 |
ZD₁12-4 |
ZD₁12-4 |
|||||||||||||||||||
|
כוח (קוואט) |
0.06 |
0.2 |
0.2 |
0.4 |
0.4 |
||||||||||||||||||||
|
מהירות סיבוב (ר/דקה) |
1380 |
1380 |
1380 |
1380 |
1380 |
||||||||||||||||||||
|
נוכחי(א) |
0.3 |
0.72 |
0.72 |
1.25 |
1.25 |
||||||||||||||||||||
|
חובת עבודה |
FC בינוני=25% |
||||||||||||||||||||||||
|
מקור כוח |
תלת- AC 380V 50Hz 380/220V 50Hz |
||||||||||||||||||||||||
|
סוּג |
CD1, MD1 |
|||||||||||||||||
|
יְכוֹלֶת |
5 |
10 |
16 |
20 |
||||||||||||||
|
גובה הרמה (מ') |
6 |
9 |
12 |
18 |
24 |
30 |
9 |
12 |
18 |
24 |
30 |
9 |
12 |
18 |
9 |
12 |
18 |
|
|
מהירות הרמה (מ'/דקה) |
8 0.8/8 |
7 0.7/7 |
3.5 0.35/3.5 |
4 |
||||||||||||||
|
מהירות נסיעה (מ'/דקה) |
20/30 |
20/30 |
18 |
20 |
||||||||||||||
|
חבל פלדה |
קוטר (מ"מ) |
15 |
15 |
15.5 |
24 |
|||||||||||||
|
מִפרָט |
6×37+1 |
6×37+1 |
6×37+1 |
6×37+1 |
||||||||||||||
|
הרם מנוע |
סוּג |
ZD₁41-4 |
ZD₁51-4 |
ZD₁51-4 |
ZD₁51-4 |
|||||||||||||
|
ZDS₁0.8/7.5 |
ZDS₁1.5/13 |
ZDS₁1.5/13 |
||||||||||||||||
|
כוח (קוואט) |
7.5 0.8/7.5 |
13 1.5/13 |
13 1.5/13 |
18.5 |
||||||||||||||
|
מהירות סיבוב (ר/דקה) |
1400 |
1400 |
1380 |
1380 |
||||||||||||||
|
נוכחי(א) |
18,2.4/18 |
30,4.3/30 |
30,4.3/30 |
41.7 |
||||||||||||||
|
מנוע נסיעות |
סוּג |
ZD₁21-4 |
ZD₁21-4 |
ZD₁21-4 |
ZD₁21-4 |
|||||||||||||
|
כוח (קוואט) |
0.8 |
0.8×2 |
0.8×2 |
0.8×2 |
||||||||||||||
|
מהירות סיבוב (ר/דקה) |
1400 |
1380 |
1380 |
1380 |
||||||||||||||
|
נוכחי(א) |
2.4 |
2.4 |
2.4 |
4.3 |
||||||||||||||
|
חובת עבודה |
FC בינוני=25% |
|||||||||||||||||
|
מקור כוח |
תלת- AC 380V 50Hz 380/220V 50Hz |
|||||||||||||||||
1. מבנה קומפקטי, קל משקל, נפח קטן וממדים בינלאומיים, מה שהופך אותו קל לתפעול.
2. התקנה קלה ויעילות גבוהה, מבטיח פעולה חלקה.
3. מפחית עם עיצוב נהיגה משטח שן קשיח לתוחלת חיים ארוכה ויעילות מכנית גבוהה.
4. מנוע עם בלם רוטור מחודד והתקן מגבלת אבטחה דו-כיווני עליון ומטה לתוספת בטיחות.
5. פעולה בטוחה ואמינה, מספקת שקט נפשי במהלך השימוש.
6. תחזוקה-נמוכה וחיי עבודה ארוכים, הפחתת הוצאות התפעול הכוללות.
7. זמין עם אפשרויות שליטה תלויה ושלט רחוק לתוספת נוחות ורבגוניות.
תצוגת פרטים
לְעַצֵב
גאות מתקדמת בינלאומית קומפקטית ונחמדה.
לְהַפחִית
משטח הילוכים קשיח בחוזק גבוה, נהיגת הילוכים משופעת עם רעש נמוך.
מָנוֹעַ
בלם מטוס בהתאמה פנימית, מנוע בקרה לשינוי מוט מתפתל כפול, משולב עם מפחית, מתאים לסיווג גבוה יותר.
חבל תיל
חוזק המתיחה הוא 1760N/mm2.
מתג הגבלה
דגם מגבלת מצלמת פועל בטיחות.
חובת עבודה
A5/M5.
מְהִירוּת
עם מהפך תדרים.
חלקי חשמל עיקריים
שניידר.
בְּטִיחוּת
1. בלם ומצמד מבטיחים את הבטיחות בכל נסיבות, ללא החלקה תחת עומס
2. IP55 של מסגרת ההרמה והבלם מבטיח עמידות אופטימלית בפני קורוזיה בסביבה קשה.
3. מתג גבול למעלה ולמטה מבטיח את הפעולה הבטוחה של הקרס במיקום העליון והתחתון.
4. מגע מתח נמוך מבטיח פעולה בטוחה ואמינה.
אביזרים למוצר
מָנוֹעַ
הויסט מנוע הוא מנוע רוטור מסוג מתחדד עם בלימה; זהו אחד המנועים האיכותיים ביותר, בעל מומנט גדול יותר, כך שניתן להתאים אותו לנוע בתדירות גבוהה, המומנט המרבי הוא פי 2.4-3 מהמומנט הנקוב.
תֵבַת הִלוּכִים
ל-Hoist Gear Box יש גלגלי שיניים מטופלים במיוחד לעמידות בפני שחיקה גבוהה. כל מכלול גל גלגלי נתמך על מיסבי כדור או גלגלות, כדי להבטיח פעולת חיכוך חלקה-נמוכה.
חבל תיל
חבלי הרמה עומדים בתקני הייצוא. החבל המוביל שנלקח על ידי התוף אינו מחליק הצידה כשהוא רפוי. גורם הבטיחות, על חוזק השבירה הנומינלי של החבל הוא שישה.
תוף חבל
מנוף מחורץ מסופק תוף, צינור ללא תפרים באורך הולם כדי להיפצע בשכבה אחת ולספק תמיכה נאותה לחבל כדי למזער שחיקה שוחקת. ציר התוף נמס על מיסבים כדוריים להבטחת ריצה חלקה.
1. יש להתאים את התקנת העגלה בהתאם לרוחב מסלול הקורה I- עם דסקיות כדי להבטיח שהמרווח בין קצה הגלגל למסילה הוא 4-5 מ"מ;
2. התקנה, חיווט והפעלה של מגביל משקל ההרמה;
3. התקנה והפעלה של המגביל (המגבלה מותאמת כלפי מעלה, החלק העליון של הקרס ומעטפת התוף נשמרים כ-200 מ"מ מרווח, כאשר המגבלה נמוכה יותר, חבל הבטיחות הכולל שנותר על התוף נשמר לפחות 2 הקפות);
4. בדוק את כמות התדלוק ואיכות השמן של המפחית;
5. בדיקה והתאמה של בלם אלקטרוני;
6. בדוק וודא שהחיווט בתוך תיבת הבקרה יציב, וודא שהתנגדות הבידוד תקינה, וודא שחיווט הכבל מקופסת הבקרה תקין;
7. בדוק וודא שהטריז ושרוול הטריז מותקנים בחוזקה;
8. בדוק וודא שחבל התיל תקין, כדי למנוע כיפוף, קורוזיה, חוט שבור;
9. ללא-ריצת בדיקת עומס וריצת בדיקת עומס.
אריזה ומשלוח
אֲרִיזָה:ארוז סרט בועות תחילה, ולאחר מכן הכנס למארז העץ או ארוז עם משטח הפלדה.
מְסִירָה:הובלה יבשתית, שילוח ימי, הובלה אווירית.
התעודה שלנו
שאלות נפוצות
אנו-ידועים כאחד מיצרני וספקי המנוף החשמליים המובילים בסין. אנא אל תהסס לקנות מנוף חשמלי מותאם אישית מתוצרת סין כאן מהמפעל שלנו. לקבלת הצעת מחיר, צור איתנו קשר עכשיו.
